Lýsing

Tæknilegar þættir

Jinsheng Mist Forest-High Pressure Mist System er einn af leiðandi framleiðendum og birgjum vélrænna samskeyta í Kína. Ef þú ert að fara í heildsölu ódýra vélrænni samskeyti framleidd í Kína, velkomið að fá ókeypis sýnishorn frá verksmiðjunni okkar. Allar sérsniðnar vörur eru með hágæða og lágt verð.

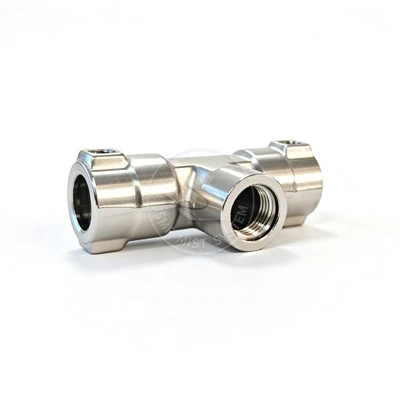

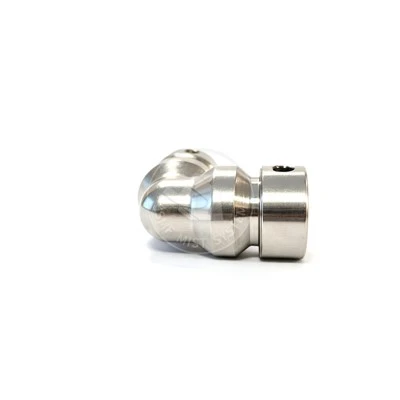

Vélræn samskeyti - Örugg rörtenging og viðgerðarlausn fyrir háþrýstingsþokukerfi

TheVélræn samskeytitáknar verkfræðilega lausn Jinsheng Mist til að sameina pípuhluta eða gera við skemmdar línur í háþrýstingsþokuuppsetningum án suðu, þræðingar eða sérhæfðra verkfæra. Þessi nákvæma-vélaða festing er með öflugri vélrænni samskeyti sem skapar öruggar, leka-lausar tengingar við vinnuþrýsting allt að 70 bör á sama tíma og tekur á móti smávægilegri misjöfnun pípa og hitauppstreymi. Þessi vélræna tenging, sem er hönnuð fyrir bæði nýjar uppsetningar og viðhald, hagræðir samsetningu kerfisins, dregur úr stöðvunartíma meðan á viðgerð stendur og skilar -áreiðanleika til lengri tíma í íbúðar-, verslunar- og iðnaðarmóðukerfum um allan heim.

Eiginleikar vöru

Sterk vélræn samskeyti hönnun

Okkarvélræn rörtenginotar sannaðan festingararkitektúr:

Tvískiptur-hliða vélræn samskeyti: Báðir endar eru með öruggt vélrænt grip til að halda pípum

Full-ermi: Veitir samfelldan stuðning yfir liðinn fyrir aukinn stöðugleika

Stillanlegt klemmusvið: Tekur mismunandi pípuþvermál (4mm til 12mm OD)

Titringsdempun: EPDM eða gúmmíþéttingar gleypa titring kerfisins og vatnshamri

Hágæða efnissmíði

Thevélrænt samskeyti pípa tengier framleitt úr endingargóðum efnum:

304/316L ryðfríu stáli: Hámarks tæringarþol fyrir erfiðar úti- og iðnaðarumhverfi

Brass: Kostnaður-hagkvæmur valkostur með góðu tæringarþoli fyrir viðskiptalega notkun

Heitt-dýfðu galvaniseruðu stáli: Budget-vænt val með aukinni ryðvörn

UV-ónæm fjölliður: Léttur, ó-leiðandi valkostur fyrir íbúðarhúsnæði

Fjölbreyttir stillingarvalkostir

Jöfn tenging: Báðar hafnirnar eru með sama þvermál fyrir stöðuga pípuhlaup

Minnkandi tenging: Mismunandi portstærðir fyrir kerfisskipti

Slip-Luggaðu tengingu: Stækkanleg hönnun til að gera við skemmda pípuhluta

Flanstenging: Einn endi flansaður fyrir búnað eða ventlatengingu

Nákvæmni verkfræði

Þétt þolvinnsla: Tryggir stöðuga passa og öruggt grip yfir allar tengingar

Slétt innri flæðisleið: Lágmarkar þrýstingsfall á tengipunktum

Sprengjaþrýstings einkunn: Prófað með 150+ stiku fyrir öryggismörk

Hitastig: Stöðug frammistaða frá -20 gráður til 80 gráður

Helstu kostir

Öruggar, leka-ókeypis tengingar
Hár-þrýstingseinkunn: Hentar fyrir móðukerfi allt að 70 bör vinnuþrýstingi

Tvöfalt vélrænt grip: Báðir endar halda öruggu haldi undir stöðugum titringi kerfisins

Hitastöðugleiki: Tekur við stækkun og samdrætti röra án þess að losna

Tvöföld O-hringþétting: Kemur í veg fyrir dropi og þrýstingstap á tengipunktum
Hröð uppsetning og viðgerðir

Verkfæri-Skilvirk samsetning: Hefðbundin skiptilykil þarf-engin sértæki nauðsynleg

Engin suðu eða snittari: Útrýma þörf fyrir heitt vinnuleyfi eða búnað til að þræða rör

Stillanlegt á-stað: Fín-stilla pípustöðu og röðun meðan á uppsetningu stendur

Neyðarviðgerðir tilbúnar: Skiptu fljótt út skemmdum pípuhlutum án þess að kerfið tæmist-niður
Langtíma-áreiðanleiki
Tæringarþol: Úrvalsefni standast útsetningu utandyra og erfiðu umhverfi

Lágmarks viðhald: Þegar það hefur verið sett upp, þarf aðeins reglubundna sjónræna skoðun

Endurnotanleg hönnun: Hægt að fjarlægja og setja upp aftur meðan á kerfisbreytingum stendur

Lengdur þjónustulíf: 15+ ár væntanlegur líftími við staðlaðar aðstæður
Kostnaðarvæn-hagkvæm lausn
Styttur vinnutími: 50% hraðari uppsetning miðað við soðnar eða snittaðar tengingar

Lægri efnisúrgangur: Stillanleg hönnun tekur til sviðsmælinga

Engin sérhæfð færni: Almennir verktakar geta sett upp án þess að þoka sérþekkingu á kerfinu

Lágmarks Niðurtími: Fljótleg skipti við viðhald eða neyðarviðgerðir

Frammistöðulýsingar

Parameter	Forskrift
Rekstrarþrýstingur	Allt að 70 bör (prófað til að 150+ bar burst)
Pípusamhæfi	4mm, 6mm, 8mm, 10mm, 12mm OD (valanlegt)
Efnisvalkostir	304 SS, 316L SS, kopar, galvaniseruðu stál, fjölliður
Hitastig	-20 gráður til 80 gráður (efni háð)
Tegund tengingar	Vélræn samskeyti (ýttu-til að-læsa eða klemma-stíl)
Rennslisstuðull	Lágmarksþrýstingsfall (<0.1 bar at rated flow)
Titringsþol	Prófað á 10 Hz–1000 Hz tíðnisviði
Vottanir	CE, RoHS, ISO9001, NSF (valkostur fyrir drykkjarvatn)

Umsóknarsviðsmyndir

Iðnaður	Umsókn
Íbúðarhúsnæði	Móðukerfi í bakgarði, kæling á veröndum, lagnir í laug
Auglýsing	Útikæling á veitingastöðum, þoka á verslunartorgi, hótelsvæði
Iðnaðar	Verksmiðjumótun, rykvörn í vöruhúsi, hleðslubryggjukerfi
Landbúnaðar	Dreifing gróðurhúsaúða, leiðsögn búfjárkælingarleiðslu
Landslag	Vatnsþoka, kælisvæði í garðinum, sýningarleiðslur í garðinum
Almenningsaðstaða	Kæling á strætóskýli, þoka á gangbrautum, hliðarlína íþróttavallar

Tæknilegur samanburður

Eiginleiki	Vélræn samskeyti	Soðið tengi	Þráður tengi
Uppsetningartími	5–10 mínútur	30–60 mínútur	20–40 mínútur
Verkfæri sem krafist er	Venjulegir skiptilyklar	Suðubúnaður	Pípuþræri, skiptilyklar
Endurnýtanleiki	Hátt	Engin	Lágt
Lekaþol	Frábært (tvöfaldur O-hringur)	Gott (háð suðu)	Í meðallagi
Færnistig	Byrjandi	Fagmaður	Millistig
Heildaruppsetningarkostnaður	Lægst	Hæst	Í meðallagi

Leiðbeiningar um uppsetningu

Pípuundirbúningurn

Skref	Aðgerð
1	Skerið pípuna ferninga með því að nota pípuskera eða beitt blað
2	Burtaðu pípuendana til að fjarlægja allar grófar brúnir
3	Gakktu úr skugga um að pípuendinn sé hreinn og laus við rusl
4	Merktu innsetningardýpt á rör til staðfestingar

Uppsetningaraðferð

Skoðaðutengi fyrir rusl eða skemmdir fyrir uppsetningu

Losaðu þigvélrænar samskeyti á báðum endum

Settu innfyrsti pípuendinn þar til hann botnar (athugaðu dýptarmerki)

Herðiðfyrsta klemman að tilteknu togi (5–8 Nm dæmigert)

Jafnaönnur pípa og sett í gagnstæðan enda

Herðiðannarri klemmu og staðfestu röðun

Þrýstukerfi og athugaðu hvort leki sé á báðum tengingum

Tog forskrifts

Pípustærð	Ráðlagt tog
4 mm	3–5 Nm
6 mm	4–6 Nm
8 mm	5–7 Nm
10 mm	6–8 Nm
12 mm	7–10 Nm

Leiðbeiningar um efnisval

Efni	Best fyrir	Hitastig	Tæringarþol	Kostnaður
304 ryðfríu stáli	Almenn útivist, auglýsing	-20 gráður til 80 gráður	Hátt	Í meðallagi
316L ryðfríu stáli	Strandir, efna, iðnaðar	-20 gráður til 80 gráður	Mjög hár	Hátt
Brass	Inni, varið úti	-10 gráður til 60 gráður	Í meðallagi	Lágt-Hóflegt
Galvaniseruðu stál	Innandyra, fjárhagsáætlunarverkefni	-10 gráður til 60 gráður	Í meðallagi	Lágt
UV-ónæm fjölliður	Íbúð, létt verslun	-10 gráður til 50 gráður	Gott (ekki-ætandi)	Lágt

Viðhaldsráðleggingar

Tíðni	Verkefni
Mánaðarlega	Sjónræn skoðun með tilliti til leka eða hreyfingar rörs
Ársfjórðungslega	Athugaðu þéttleika klemmana og snúðu aftur til ef þörf krefur
Hálf-árlega	Skoðaðu O-hringi með tilliti til slits eða niðurbrots
Árlega	Skiptu um allar skemmdar eða mikið tærðar festingar

Algengar stillingar

Pípustærð	Tegund	Hlutanúmer	Efnisvalkostir
4 mm	Jafnt	MJC-4-E	SS, kopar, fjölliður
6 mm	Jafnt	MJC-6-E	SS, kopar, fjölliður
8 mm	Jafnt	MJC-8-E	SS, kopar, stál
10 mm	Jafnt	MJC-10-E	SS, kopar, stál
12 mm	Jafnt	MJC-12-E	SS, stál
8mm×6mm	Að draga úr	MJC-86-R	SS, Brass
10mm×8mm	Að draga úr	MJC-108-R	SS, Brass
12mm×10mm	Að draga úr	MJC-1210-R	SS, stál
6 mm	Sleppa-Laga	MJC-SF6	SS, Brass
8 mm	Sleppa-Laga	MJC-SF8	SS, Brass

Leiðbeiningar um bilanaleit

Útgáfa	Möguleg orsök	Lausn
Leki við tengingu	Rör ekki að fullu sett í	Taktu úr þrýstingi, aftengdu, settu aftur rétt inn
Leki við tengingu	Skemmdur O-hringur	Skiptu um O-hring eða alla tengið
Pípa rennur út	Slitnar griptennur	Skiptu um tengibúnað
Erfið innsetning	Rör ekki skorin ferningur	Skerið pípuenda ferning
Þrýstifall	Rusl í tengingu	Hreinsaðu eða skiptu um tengi

Niðurstaða

Fyrir uppsetningar og viðgerðir á þokukerfi sem krefjast áreiðanlegra, fljótt útfæranlegra rörtengilausna, erVélræn samskeytiskilar óviðjafnanlegum þægindum með öflugri vélrænni festingu og leka-lausri tvískiptri O-hringaþéttingu. Með fjölhæfum efnisvalkostum, yfirgripsmiklu stærðarsviði og sannaðri frammistöðu í íbúða-, verslunar- og iðnaði um allan heim, býður þessi vélræna samskeyti lausn kjörinn kostur fyrir verktaka, aðstöðustjóra og kerfishönnuði sem leitast við að draga úr uppsetningartíma, lágmarka launakostnað og tryggja -langtíma leiðsluheilleika-sem gerir það að ákjósanlegu{5} dreifingarkerfi fyrir nútímadreifingarkerfi{5}, áreiðanleiki og-notendavæn uppsetning eru nauðsynlegar kröfur.
